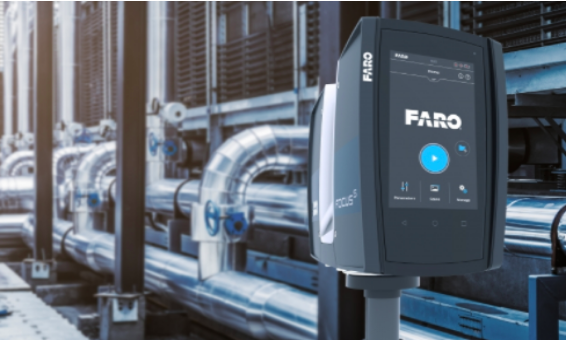

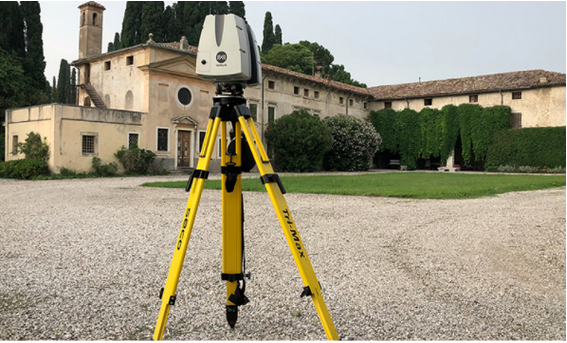

Laser Scanner

Il rilievo laser scanner è una metodologia di rilievo digitale tridimensionale ormai consolidata per il rilievo dello stato di fatto di opere civili, impianti industriali, infrastrutture e territorio.

I Laser Scanner sono degli strumenti in grado di misurare ad altissima velocità la posizione di centinaia di migliaia di punti, i quali definiscono la superficie degli oggetti circostanti. Quello che si ottiene da questo rilievo è un insieme di punti molto denso che è definito “nuvola di punti”.

Ciascun punto contiene le informazioni che ne descrivono la posizione nello spazio (coordinate X, Y e Z) e il colore (componenti RGB).

Il Laser Scanner è quindi un sistema di misurazione diretta poiché permette di ottenere delle misurazioni correlate ad una precisione strumentale testimoniata da un certificato di calibrazione, che documenta ufficialmente i risultati della misura.

Il rilievo laser scanner consente di misurare e registrare in forma digitale tridimensionale lo stato di fatto di un’opera di qualsiasi complessità e dimensione in modo:

  • Completo dal punto di vista geometrico e dimensionale
  • Veloce, poiché il laser scanner può misurare fino a 1 milione di punti al secondo
  • Preciso, poiché la nuvola di punti tridimensionale riproduce lo stato di fatto dell’opera con precisione millimetrica.

Il rilievo laser scanner consente di ottenere una completezza di informazioni che è impossibile ottenere con altre strumentazioni

Nel caso di opere civili ed impianti industriali di notevole estensione, geometrie articolate o sviluppo su più livelli, il rilievo laser scanner mette a disposizione una base completa e affidabile per la progettazione e realizzazione delle opere.

La nuvola di punti prodotta da un rilievo laser scanner viene importata nei tradizionali software CAD e Building Information Modelling BIM per eseguire tutti i tipi di visualizzazione, misurazione, modellazione e progettazione.

A Cosa Serve

  • Ottenere rilievi massivi senza la necessità di verifiche successive in sito rispetto ai classici rilievi diretto tradizionale.
  • Maggiori informazioni nel rilievo.
  • Maggior rapidità nell’acquisizione e restituzione.
  • Possibilità di ottenere fotopiani raddrizzati.
  • Possibilità di modellare gli oggetti rilevati in BIM.

Campi di Applicazione

  • TOPOGRAFIA: Rilievo del territorio, delle strutture architettoniche e civili.
  • ARCHITETTURA: Rilievo di oggetti di interesse archeologico e architettonico.
  • BIM: Rilievi finalizzati alla riproduzione 3D delle geometrie e delle proprietà degli elementi rilevati.
  • MORFOLOGIA: Rilievo delle caratteristiche geomorfologiche del territorio e quantificazione delle variazioni nel tempo.
  • VALORIZZAZIONE: Rilievi finalizzati alla valorizzazione e alla promozione turistica di beni con valore storico e architettonico.
  • PREVENZIONE: Rilievi preventivi con validità legale di strutture di abitazioni e monitoraggi in corso d’opera.

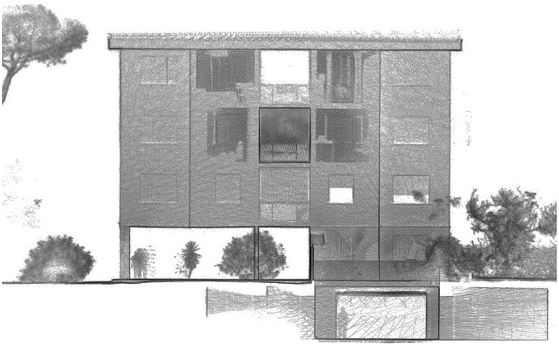

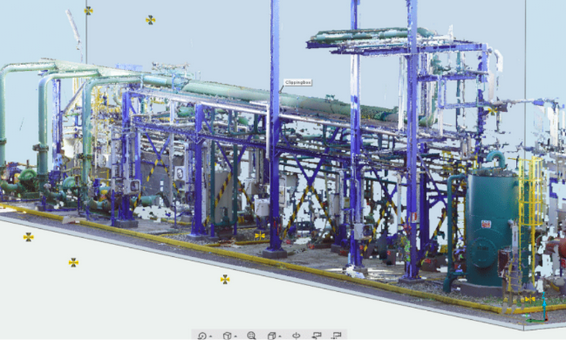

Esempi di Rilievi

effettuati con Laser Sanner e restituzione di nuvole di punti

Fotogrammetria

La fotogrammetria è una tecnica che consente di determinare metricamente forma e posizione di oggetti, partendo da almeno due fotogrammi distinti che riprendono lo stesso oggetto. Il primo risultato del rilievo fotogrammetrico è una nuvola di punti, la quale può essere integrata con altre nuvole 3D generate da diverse tecnologie di rilievo come ad esempio il laser scanner.

Si Basa Su

  • Utilizzo di immagini fotografiche 2D aeree o terrestri, tradizionali o digitali  scattate con una semplice macchina fotografica.
  • individuazione dei dati metrici  in termini di forma,  dimensioni e  posizione nello spazio dell'oggetto o spazio fotografato
  • Structure from Motion (SfM): tecnica basata su algoritmi di “Computer Vision” estrae i punti notevoli dalle singole foto, desume i parametri  fotografici e incrocia i punti riconoscibili su più foto, rilevando le coordinate nello spazio dei punti stessi.

Campi di Applicazione

  • Cartografia
  • Topografia
  • Architettura
  • Archeologia
  • Geologia

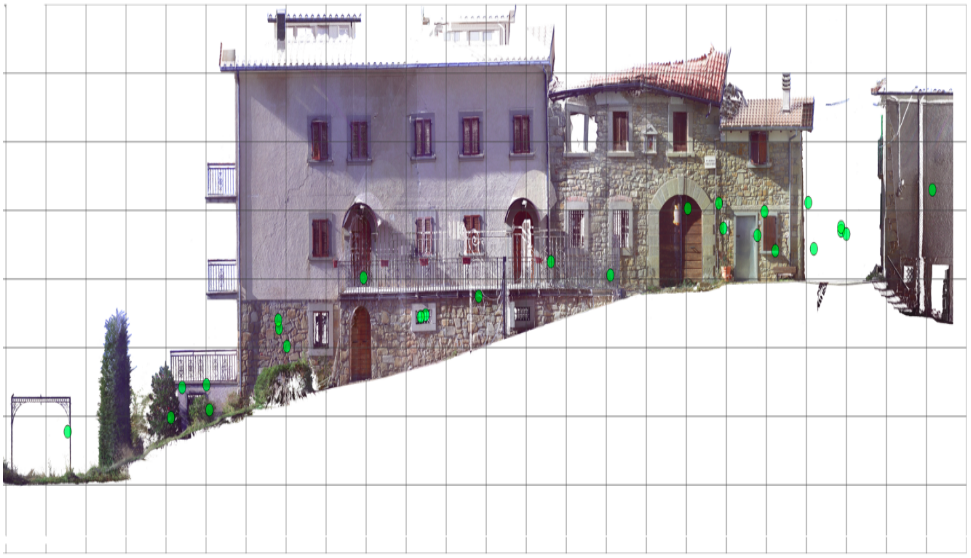

Esempi di Fotogrammetria

Rilievo con Droni

L’impiego dei droni nelle operazioni di rilievo ed ispezione di tetti e coperture sono numerosi:

  • Risparmio economico
  • Rapidità dell’intervento
  • Riduzione dei rischi per la salute e sicurezza dei lavoratori

Non è più necessario installare ponteggi, parapetti o noleggiare piattaforme elevatrici. Non è prevista la presenza di lavoratori in quota e di conseguenza non ci sono rischi di caduta di personale dall’alto o rischio di crolli.

L’utilizzo del drone riduce il rischio alla fonte e permette un’idonea progettazione in sicurezza.

Scopo

  • Ispezionare coperture e tetti industriali e civili di difficile accesso o non praticabili perchè costituiti da lastre non portanti
  • Effettuare un’indagine non invasiva senza pericolo di crolli o danneggiare il manto di copertura
  • Prendere visione e documentare lo stato di fatto di un immobile al fine di valutare e programmare gli interventi di manutenzione
  • Misurare con precisione e quantificare i danni

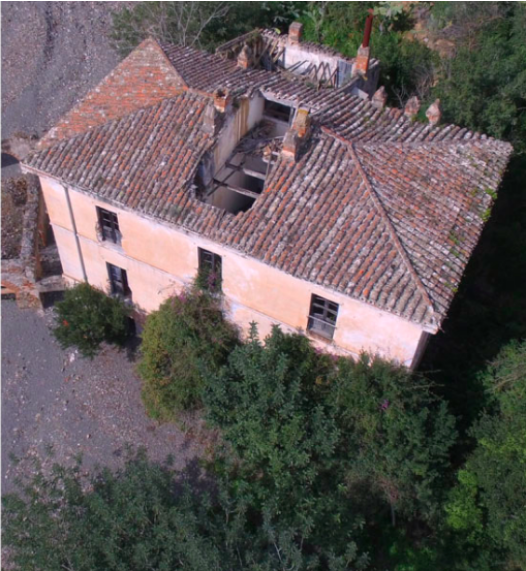

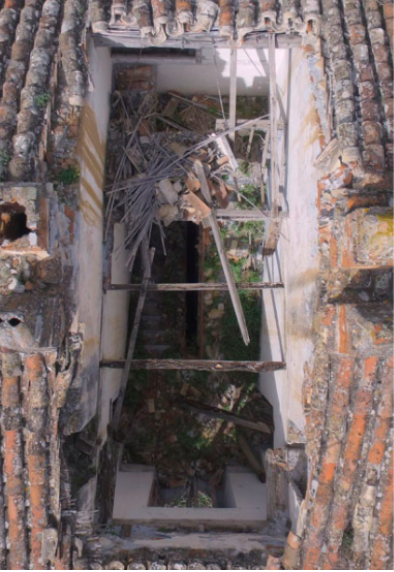

Esempi di Rilievo con Droni
